ПЭМУ «Камертон-25»

Опубликовано: 15 Окт. 2012 года

Псевдо электронная мишенная установка ПЭМУ «Камертон-25».

Псевдо электронная мишенная установка ПЭМУ «Камертон-25»  предназначена для скоростной стрельбы из пистолета на дистанции 25 метров (упражнения МП-2, МП-8, МП-10). ПЭМУ «Камертон-25» определяет только время попаданий пули в мишень и отображает эту информацию на дисплее индикации.

Преимуществом ПЭМУ «Камертон-25» является то, что приобретая его за относительно небольшую цену, появляется возможность тренироваться для участия в соревнованиях высокого ранга, где применяются электронные МУ, а также  есть возможность использовать для проведения различного уровня соревнований. Регулировка яркости свечения сигнальных фонарей, регулировка чувствительности датчиков фиксации звуковых колебаний. Имеется функция самотестирования работоспособности системы. Интуитивно понятный интерфейс!

Комплектация ПЭМУ «Камертон-25»:

  1. Судейский блок управления и индикации ПЭМУ – 1 шт.
  2. Блок питания ПЭМУ (12в., 3А) – 1 шт.
  3. Датчик фиксации звуковых колебаний пулеприёмной пластины – 5 шт.
  4. Сигнальные кластеры (фонари) красные  – 5 шт.
  5. Сигнальные кластеры (фонари) зелёные – 5 шт.

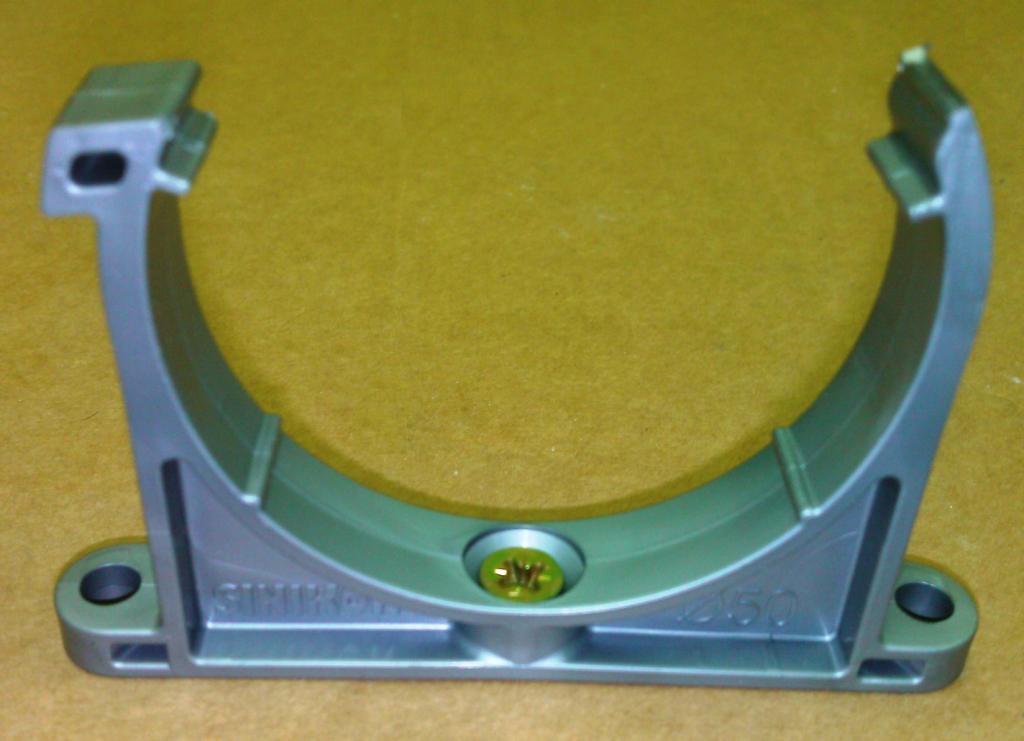

  6. casino online кластеров (фонарей)” href=”http://kamertonsk.ru/wp-content/uploads/2012/10/zajim.jpg” target=”_blank”>Крепления сигнальных кластеров (фонарей)  – 10 шт.
  7. Блок обработки данных о выстреле – 1 шт.
  8. Соединительный кабель (40 метров) – 1 шт.
  9. Соединительные провода к датчикам фиксации ЗКПП  – 5 шт.
  10. Провода сигнальных кластеров (фонарей) – 2 шт.

Конструкцию закрепления мишеней и пулеулавливающих  пластин предлагается выполнить заказчику по собственным проектам (за основу можно взять имеющуюся механическую мишенную установку). При использовании листового металла, в качестве пулеулавливающей пластины, рекомендуется толщина 8мм. Пулеулавливающие пластины необходимо устанавливать под углом 45° от плоскости мишени и закреплять так, чтобы исключить взаимный резонанс при выстреле.

Описание консоли и элементов индикации пульта управления ПЭМУ «Камертон-25».



  • Кнопка 1. – предназначена для выбора временного параметра в упражнениях МП-8, МП-10.
  • Кнопка 2. – предназначена для инициации команд «Внимание» и «Старт».
  • Кнопка 3. – предназначена для выбора упражнения МП-2 \ для запуска таймера 60 секунд.
  • Индикатор 4. – отображает информацию о выбранном упражнении \ таймер.
  • Кнопка 5. – предназначена для выбора номера мишени (щита).
  • Индикатор 6. – отображает наличие отрицательного результата в мишени.
  • Кнопка 7. – предназначена для выбора номера выстрела в мишень.
  • Индикатор 8. – обозначает «неудачный выстрел».
  • Кнопка 9. – предназначена для выполнения сброса (очистки информации о выстрелах).
  • Индикатор 10. – отображает ОБЩУЮ успешность \ не успешность выполненной серии.
  • Индикатор 11. – отображает номер щита и номер выстрела.
  • Индикатор 12. – отображает время выбранного выстрела в формате 0.00 сек.
