      Автор данного проекта не раз наблюдал разминку стрелка-спортсмена перед «СТАРТом» без патрона («в холостую у стеночки»). Явление не редкое, действо нужное и полезное, но ведь можно сделать такую тренировку более продуктивной и интересной! Не редко случается и такое, что пропускная способность тира или ограниченный запас патронов заставляют часть спортсменов опять же прибегнуть к тренировке в «холостую». Для того чтобы отрабатывать упражнения связанные со скоротечностью времени нужно иметь при себе секундомер, а ещё лучше секундомер и контролирующего человека. Но даже и в таком случае сложно сымитировать стрельбу по мишенной установке в реальности.

     В конце прошлого столетия в стрелковый спорт (пистолет) ввели электронную мишенную установку, где механика была заменена светофорными сигналами. Поверьте, с непривычки переход с механики на электронику создаёт стрелку некоторый дискомфорт. Не в каждом городе и тире появились уже электронные мишенные установки ( такие как: Sius ASCOR, ЭМУ 25/50 Полякова В.В., “Рекорд-25″ Полякова П.Н., ПЭМУ “Камертон-25″), но на соревнованиях высокого ранга стрелку приходится время от времени с ними встречаться. Исходя из выше изложенного, следует актуальность появления тренажера «Камертон».

Описание тренажера

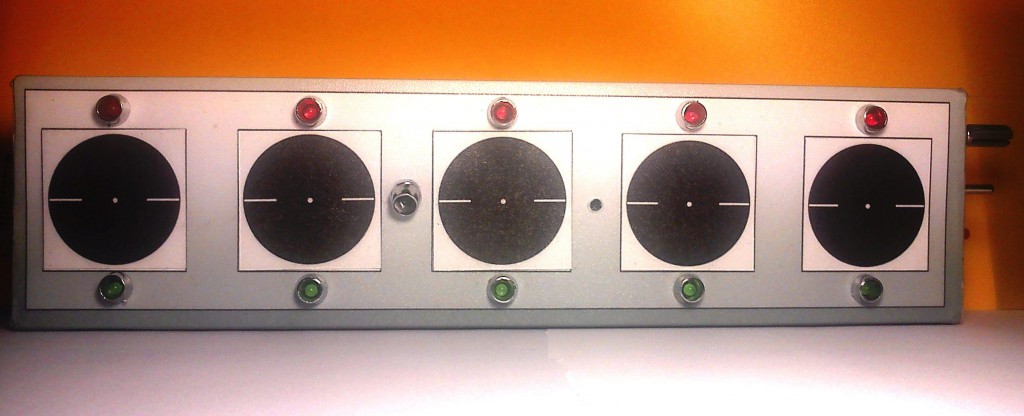

Тренажер: 240мм х 60мм х 40мм.,  вес: 175 г. (без элементов питания).

Пульт ДУ: дополнительная опция.

Основные части тренажера:

  • схема управления работой тренажера (микроконтроллер Pic16F628);
  • информативная часть (она же миниатюрная мишенная установка);
  • элементы управления (тумблер включения — регулятор громкости, кнопка выбора режима);
  • звуковоспроизводящий элемент  (0,1 Вт)  и выход на наушники;
  • батарейный отсек (внутри корпуса).

Дополнительная опция:

  • система дистанционного управления тренажером (433МГц).





new_kamerton-2019



Video:

      Предполагается использование тренажера на расстоянии 1,52 метра. Все элементы электронного тренажера отображены на информативной части с коэффициентом уменьшения 16,5 относительно реальных величин. Информативная часть была разработана с учётом освещения мишенной установки: рассматривался вариант «осветительные прожектора сверху». Присмотревшись к информативной части тренажера, Вы сможете увидеть, что верхняя часть фона за мишенями светлее, чем её нижняя часть.

Работа с тренажером «Камертон»

      Перед тем, как тренажер начнет свою работу, необходимо выбрать три параметра:

  1. параметры звукового (светового) сопровождения (ПАРАМЕТР 1);
  2. параметры временных задержек (ПАРАМЕТР 2);
  3. вид упражнения (ПАРАМЕТР 3) .

     Итак, мы проверили наличие элементов питания, закрепили тренажер на нужной высоте и включили его. После этих процедур мы ещё ничего не увидим и не услышим. Приступаем к настройке режима работы. Для выбора параметра «Работа с обучающим сопровождением», нажимаем на кнопку и, удерживая её, дождаться на индикаторе стрелочки указывающей на северо-восток. Как только на индикаторе отобразится данный символ, следует отпустить кнопку и тогда прозвучит сигнал, символизирующий, что параметр принят к исполнению. Если же кнопка будет отпущена при отображении на индикаторе стрелочки, указывающей на юго-запад, то к исполнению будет принят параметр «Работа без обучающего сопровождения». Символу  « — » на индикаторе соответствует беззвучный режим работы.  Если удерживать кнопку, при первом нажатии, длительное время, то можно наблюдать, как стрелочки сменяют друг друга с периодичностью в одну секунду. Словом, пока вы не отпустите кнопку и не услышите сигнал, параметр будет всё ещё не выбран.

      После того, как первый параметр был выбран и прозвучал сигнал, индикатор вновь будет чист. Нажав и удерживая кнопку на блоке управления, мы будем наблюдать вновь сменяющие друг друга стрелочки, но в этот раз они уже символизируют режим работы тренажера: «С минутой между сериями», «Без минуты между сериями» (стрелочка северо-восток и стрелочка юго-запад соответственно).  Символу  « – » на индикаторе соответствует режим « Старт с пульта ДУ».  Увидев нужный символ, отпустите кнопку и услышите сигнал, символизирующий принятие параметра к исполнению.

     Третья стадия настройки тренажера – это «Выбор упражнения для тренировки». Нажав и удерживая всё ту же кнопку, мы будем наблюдать цифровые отображения упражнений в следующей последовательности:

      Увидев нужную цифру, следует отпустить кнопку, после чего прозвучит длинный звуковой сигнал, обозначающий начало работы тренажёра (сигнал соответствует команде судьи огневого рубежа «ЗАРЯЖАЙ»). В зависимости от того, какие параметры были выбраны при настройке, тренажёр будет отрабатывать серию за серией до тех пор, пока не будет отключено питание.

ВАЖНО!  В обновленной версии параметры изменены и дополнены.

1)”Классический без обучения” — “С обучающим звуковым” — “С обучающим световым” режимом.

2) “Перерыв м\ду сериями минимальный” — “Стартовать только с пульта” — “Старт через минуту”.

3) Добавлены:   “П” – пневматический пистолет 10 сек., — “2” – силуэт бесконечно.

Функция вкл\выкл и регулятор громкости объединены в один элемент.

Обучающий режим на 8 сек, 6 сек, 4 сек – первый выстрел на 1,5 сек (этот параметр можно при заказе перепрограммировать).

Пример настройки

      Включив питание, путем переведения переключателя из положения «OFF» в положение «ON», нажимаем кнопку и сразу, после появления стрелочки отпускаем её. Тем самым был выбран режим «Без обучающего звукового сопровождения». Прозвучал короткий звуковой сигнал – параметр принят к исполнению. Нажимаем кнопку второй раз и удерживаем её до появления стрелочки «северо-восток». Отпустив кнопку, услышим короткий звуковой сигнал – параметр «Минута между сериями» принят к исполнению. Нажимаем в третий раз кнопку и отпускаем ее после появления цифры «8». После этого слышим длительный сигнал, означающий команду «Заряжай». Таким образом, тренажер был настроен на работу без звука (основные команды всё равно будут озвучены), с минутой между сериями и упражнение «Олимпийка 8 секунд серия».

Пример использования

     Выбрав необходимые параметры и услышав первый длинный сигнал (команда «Заряжай») приступаем к тренировке. При выше обозначенных параметрах, от поступления команды «Заряжай» до поступления команды «Внимание» пройдёт 1,0 минута. Информационный индикатор будет потушен ранее, через 10 секунд после команды «Заряжай». Отключение производится для того, чтобы стрелок в течении минуты на подготовку не отвлекался на вспомогательные сигналы.

      По истечению минуты звучит длинный звуковой сигнал, обозначающий команду «Внимание», после окончания которого незамедлительно загораются красные «фонари». Через 0,5 секунды идет серия из трех коротких сигналов, сопровождаемых на информационном индикаторе цифрами «3», «2», «1», что соответствует отсчету перед следующей командой. Цифра «1» исчезает с индикатора и через 0,5 секунды слышится короткий звуковой сигнал более высокой тональности, что соответствует команде «Старт». По истечению 3,0 секунды красные «фонари» отключаются и им на смену включаются зелёные.

      Выполняем серию из пяти выстрелов самостоятельно (в отличие от обучающего режима со звуковым обозначением момента каждого выстрела). Серия выстрелов была выполнена, время серии истекло и зелёные «фонари» отключаются, а красные пять раз моргают, что означает окончание серии. А далее тренажер вновь подает команду «Заряжай» и цикл будет повторяться до тех пор, пока питание не будет отключено.

      Выбрав параметр «С обучающим звуковым (световым) сопровождением» можно в течении времени серии слышать короткие сигналы (+ вспышка светодиода), символизирующие момент в который должен происходить каждый выстрел. Время подачи сигналов, предписывающих сделать очередной выстрел, отображено в табличке:

Немножко лирики…

       «Откуда же взялось такое название тренажера?» – возможно, спросите Вы. Камертон – устройство, которое при механическом воздействии издаёт строго определённый звук. Иначе его ещё можно назвать эталоном звука. Используется камертон для настройки музыкальных инструментов, для того чтобы они звучали на нужный лад.

          Тренажёр «Камертон», призван помочь не музыканту, а стрелку-спортсмену, то есть настроить его на нужный ритм (темп) стрельбы из пистолета. Тренажер может издавать свои «эталонные» звуки, которые будут полезны стрелку. И чем же плохо такое название инструмента для «настройки» стрелка? На мой взгляд, очень даже удачное название! А вспомните, как он выглядит. Камертон похож на подкову, а подкова – один из символов удачи. Вглядитесь в рисунок, изображённый на тренажере «Камертон», и что вы увидите там? Каждый может увидеть что-то свое: камертон и расходящиеся в стороны звуковые волны; мишень и в центре её кубок; мишень и символ удачи – подкову… А кто-то может разглядит и победителя, поднявшего вверх руки на олимпийской арене.

         Какие бы у вас ассоциации не возникли, я уверен, они будут позитивные. А если тренажер окажется для Вас полезным, то буду рад осознавать, что труды мои не пропали даром.
